SMARTFLUTE 고속 자동 라미네이팅 머신 1450 / 1650
고정밀 서보 제어 기반의 고속 자동 카톤 라미네이팅 머신- 상품 정보
- 고속 자동 카톤 라미네이팅 머신
- 서보모터 기반 정밀 제어 시스템
- 골판지
- 판지
- 그레이보드 합지 지원
- 상지·원지 완벽 동기화 정렬
- 고속·고정밀 생산 가능
DGM SMARTFLUTE SERIES

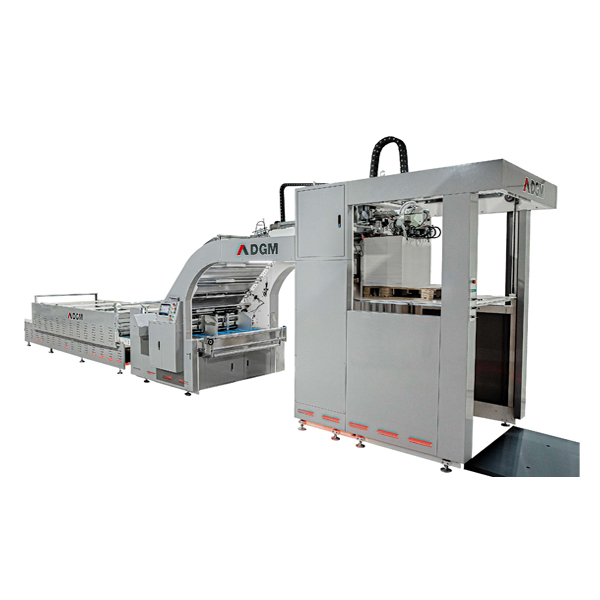

SMARTFLUTE 고속 자동 라미네이팅 머신
1450 / 1650 통합 상세페이지
골판지와 판지, 판지와 판지, 판지와 그레이보드까지 대응하는 고정밀 자동 카톤 라미네이터
SMARTFLUTE 1450
최대 작업 폭 1450 mm
SMARTFLUTE 1650
최대 작업 폭 1650 mm
제품 개요
SMARTFLUTE 시리즈는 DGM ETH 라미네이팅 장비의 고급형 버전으로, 전 구간 서보모터 구동 시스템을 적용해 높은 정밀도와 안정성을 제공하는 자동 합지 장비입니다.
상지와 하지가 정밀하게 동기화되어 좌우 및 길이 방향 위치 제어가 가능하며, 골판지+판지, 판지+판지, 판지+그레이보드 등 다양한 합지 작업에 대응합니다.
최대 속도
160 m/min
정밀도
± 1.5 mm
지원 소재
Cardboard / Corrugated
작업 폭
1450 / 1650 mm
주요 특징
고정밀 서보 제어
전 구간 서보 구동 시스템으로 높은 정확도와 안정적인 생산이 가능합니다.
정밀 동기화
상지와 하지를 정밀하게 동기화하여 좌우 및 전후 위치 정렬 품질을 높입니다.
다양한 소재 대응
판지, 골판지, 그레이보드 등 다양한 조합의 합지 작업에 사용할 수 있습니다.
고속 생산
최고 160 m/min의 속도로 대량 생산 라인에도 적합합니다.
구성 섹션
1. Sheet Feeder
최대 적재 높이 2.0m, 샤프트리스 서보 출력 구조
2. Alignment Transfer
푸시·풀 정렬 선택, 상지·하지 동기화 제어
3. Substrate Feeder
진공 서보 공급, 측면 가이드, 먼지 제거 장치
4. Laminating Unit
접착량 및 압력 자동 조절, 정밀 합지
5. Conveyor
균일 압력 유지, 상부 컨베이어 독립 제어
모델 비교
| 항목 | SMARTFLUTE 1450 | SMARTFLUTE 1650 |
|---|---|---|
| 최대 작업 폭 | 1450 mm | 1650 mm |
| 종이 크기 | 410 × 450 ~ 1450 × 1300 mm | 410 × 450 ~ 1650 × 1300 mm |
| 최대 속도 | 160 m/min | 160 m/min |
| 정밀도 | ± 1.5 mm | ± 1.5 mm |
| 전원 | 30 kW | 30 kW |
| 중량 | 10 Ton | 11 Ton |
주요 사양
| 상지 | Cardboard 120–600 g/m² |
| 하지 | Cardboard 300–800 g/m² |
| 골판지 대응 | E, F, B, C, A flute / 3 & 5 layers |
| 장비 길이 | 13.66 m |
| 장비 폭 | 1450: 2.23 m / 1650: 2.43 m |
| 장비 높이 | 2.5 m |
SMARTFLUTE 1450 / 1650
고속 생산과 정밀 합지를 동시에 만족하는 자동 라미네이팅 솔루션
